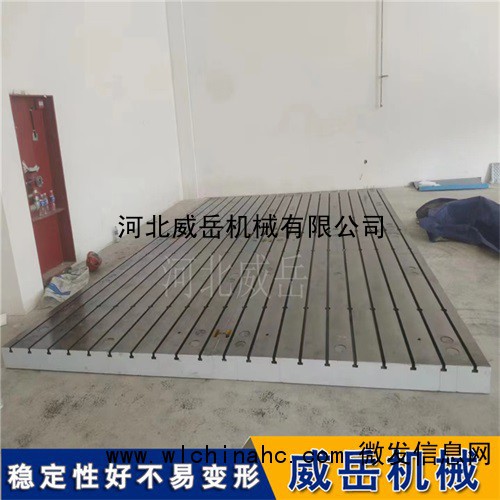

铸铁T型槽平台地脚螺栓装配平台机床工作台试验平台
2023-02-04 22:55  浏览:10
价格:¥1250.00/件
品牌:河北威岳
精度:1-2-3级
硬度:HB170-240
强度:HT200-300
起订:1件
供应:1000件
发货:3天内
立即购买
 铸铁T型槽平台为什么我们总会强调要加以维护和保养,如果只是使用,不加维护,不管如何结实,用不了多久就会丧失精度,后变成废物。反之,如果在日常的工作中对铸铁T型槽平台铸铁平台爱惜使用,精心维护,虽然长年累月使用,发生磨损,经过检修,仍能保持良好的精度。地脚螺栓螺纹外露过长既不美观,也容易受到损伤。螺纹过短,使螺栓受力达不到要求,影响设备的稳定性。处理办法有二种。

一是根据铸铁T型槽平台要求,正确地选择地脚螺栓。地脚螺栓有长型和短型两种。

二是地脚螺栓的安装,预留孔内的孔深要适宜,垂直度不超过10/1000,螺栓头不应靠紧孔的底面,螺栓至焊接平台孔壁周围距离不小于15mm。螺母上紧后螺纹外露长度为螺栓直径的1/3~2/3。对于死地脚螺栓,螺纹外露过长的处理方法是割掉一部分,再套螺纹;过短时,可用氧乙炔焰加热烤红后稍加拉长。如偏差过大,可将地脚

一块常规规格的铸铁T型槽平台是可以满足正常大小或者一般大小工件的检验、划线、铆焊、装配等工作要求的,但是对于大型铸件或工件,比如大型机床铸件,船舶制造行业等等。

铸铁T型槽平台的局部会产生误差,铸铁T型槽平台误差指的是平台工作面局部平面度加工质量,包括工作面加工的微观质量和工作面小范围内的局部畸变。所谓加工的微观质量是指加工表面极小间距微小峰谷不平度,即表面粗糙度。表面微观质量好,耐磨损,平台使用寿命高。而工作面小范围内的局部畸变是指加工表面不平整、有变形。这里所说的工作面小范围,对小平台而占是局部位置,对大平台则是局部面积。平整性反映了平台局部误差。

铸铁T型槽平台的用途:用于铆焊或焊接工艺的基础平台,工作面上可以设计圆孔、长方孔和T型槽,孔主要用来清理铆焊时有一些铁渣和焊接废弃物,T型槽主要是用来固定焊接件。

铸铁T型槽平台生产设计的基本构成:铸铁T型槽平台通常是生产厂家设计构造,在规划时有些窍门大家能够学习一下:

一、大型铸铁T型槽平台平面厚度约为30~35cm,中型铸铁T型槽平台大约25cm,小型铸铁T型槽平台约为10~20cm之间。

二、主筋高约为铸铁T型槽平台平面宽度的1/4~1/5。

三、三条腿的直径为铸铁T型槽平台平面厚度的一倍。

四、三条腿应比筋面高出平面厚度的1/3。

五、主筋厚约为铸铁T型槽平台厚度的1/2~3/5

六、辅筋厚约为平面厚度的2/5~1/2。

七、铸铁平台的高度约为铸铁T型槽平台宽度的1/3~1/5。

以上所说的仅仅通常情况下的参阅数字,如细长的铸铁T型槽平台和正方形的铸铁T型槽平台,宽度相差很大但铸铁平台的高度不一定相差许多,我们有必要一方面考虑到铸铁平台所需求的刚度,一起还要考虑到不要太粗笨,这样就可以体现出杰出的规划作用。
